sac işleme için paslanmaz çelik fiber lazer kesim makinesi

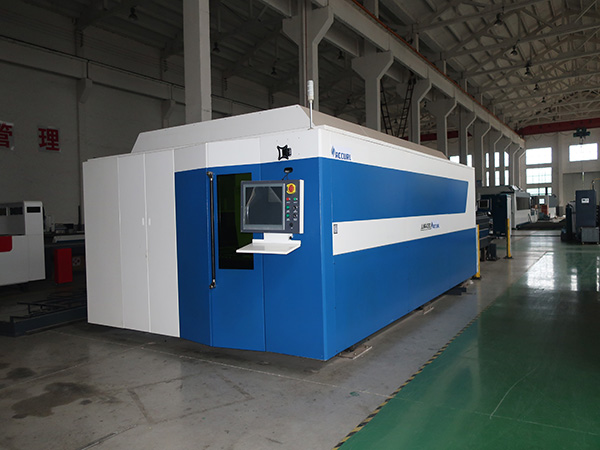

Sac İşleme İçin Paslanmaz Çelik Fiber Lazer Kesim Makinesi

Özellikler


Kesim Alanı: 3000 * 1500mm
Kesme Hızı: 30m / dak
Desteklenen Grafik Biçimi: AI, PLT, DXF, BMP, LAS, DXP
Uygulama: Lazer Kesim
Durum: Yeni
Kesme Kalınlığı: 0-30mm
CNC veya Değil: Evet
Soğutma modu: su soğutma
Kontrol Yazılımı: Cypcut
Menşe Yeri: Çin (Anakara)
Belgeleme: CE, ISO, SGS, CCC
1 yıl garanti
Lazer kaynağı: IPG / Raycus / nNIGHT / MAX
Kesme kafası: Precitec / Raytools / OSPRI / WSX
Servo tipi: Servo motor
Soğutma sistemi: su soğutucu
Lazer gücü: 500/750/1000/1500/2000 / 3000w veya özelleştirilmiş
Çalışma alanı: 1500 * 3000mm
Kesme malzemeleri: karbon çeliği / paslanmaz çelik / alüminyum / bakır
Elektrik bileşeni: Fransız Schneider
İletim Sistemi: YYC

Ürün uygulaması


CL-G3015A CNC fiber lazer kesim makinesi, fiber lazer, chillerler, fiber kesme kafaları, kesme tezgahları, kontrol sistemi, su sistemi, hava tahliye sistemi ve benzeri ile entegre bir lazer kesim ekipmanı setidir. Tüm makine sabit iş parçası ve hareketli portal yapısını benimser. İki eksenli, üç eksenli kontrollü CNC lazer kesim makinesidir. Bunların arasında, XY ekseni bağlantısı, düz eksenli besleme beslemesi Z ekseni kayan izleme iş parçası yüzeyini gerçekleştirir. Ekipmanın dört CNC şaftı yuvarlanma kılavuzlarıyla yönlendirilir ve X, Y, Z ekseni kesme plakası kısmı, X, Z ekseni AC servo dişli rafı tarafından tahrik edilen AC servo dişli rafı tarafından tahrik edilir. Ana yatak, Y şaftı, çelik kesme kafası, arasında lazer kesme kafası, AC servo motor, vidalı çift, yuvarlanma kılavuzu çifti, redüktör, dişli ve raf çiftinin tümü bilinen markayı seçtiği dinamik performansı benimser. CNC sistemi, yerli marka lazer özel sayısal kontrol sistemini benimser, profesyonel kesme kontrol yazılımını ve yardımcı programlama yazılımını yapılandırır. Kompakt yapı, yeterli sağlamlık, iyi güvenilirlik ve yüksek kesme verimliliği.
CNC fiber lazer kesim makinesi, paslanmaz çelik, karbon çeliği, alaşımlı çelik, silikon çeliği, galvanizli çelik levha, alüminyum alaşımı, titanyum alaşımı ve diğer metal malzemeleri kesmek için uygundur.

Ana Özellikler


1. Hareketli portal kiriş, yeni yapısal tasarımın yanı sıra, yüksek ivmelenme altında dengeyi koruyan ve ekstrüzyon alüminyum alaşımını büyük uzunluk genişliğine sahip olan yeni üretim sürecini benimser. Bu, ağırlık olarak% 12 azalmış ve sertlik karşılaştırmalı döküm kirişinde% 20 artmıştır.
2. Çince ve İngilizce kontrol yazılımı benimseyen insan-bilgisayar etkileşimi arayüzü ile yazılmış CNC sistemi, işlemi daha basit ve kullanışlı hale getirdi.
3. Hammaddelerin yüklenmesini ve boşaltılmasını kolaylaştıran üç açık taraf olduğu için geniş görüş alanına sahip kesim alanı. Farklı alanlarda uygulanabilir.
4. Elektrik kontrol kabininde kullanılan bölme yapısı çeşitli mekansal düzenlemeleri karşılayabilir.
5. Kesim bölmesi, sonsuz kesimi doğru bir şekilde gerçekleştirmek ve hem malzemeden hem de zamandan tasarruf etmek için hareketli ızgarayı benimser.
6. Taban kısmındaki toz giderme yapısı, ekli cihazın kesim alanına çok yakın yapılmasından dolayı daha verimli hale gelir. Bu ayrıca toz giderme cihazının uzun bir çalışma ömrü sağlamak için lazeri önlemesini sağlamıştır.
7. Bu özel tasarlanmış lazer kesim kafası, odak mesafesi, odak çapı ve kiriş-bel kesme alanı, güçlü güç, hem ön hem de arka yük malzemesi ayarı ile belirli bir kalınlıkta malzemeye yüksek verimli kesme yapabilir Zamandan tasarruf.

Teknik parametreler


Kesme Aralığı (mm)
1500X3000
1500X4000
1500X6000
2000X4000
2000X6000
X Ekseni İnme (mm)
1525
1525
1525
2025
2025
Y Ekseni İnme (mm)
3050
4050
6050
4050
6050
Z Ekseni İnme (mm)
300
300
300
300
300
XY Ekseni Konumlandırma Hassasiyeti (mm)
0.03 ±
0.03 ±
0.03 ±
0.03 ±
0.03 ±
Yeniden konum doğruluğu (mm)
0.02 ±
0.02 ±
0.02 ±
0.02 ±
0.02 ±
Lazer Gücü (w)
500/750/1000/1500/2000/3000/4000/6000

Servisimiz


Satış Öncesi Servis

* Soruşturma ve danışmanlık desteği.

* Örnek test desteği.

* Fabrikamızı görüntüleyin.

Satış sonrası servis

* Makinenin nasıl kurulacağı, makinenin nasıl kullanılacağı konusunda eğitim.

* Yurtdışı hizmet amaçlı makine servisi için mühendisler.
