Özellikler
Kesme Hızı: 80m / dak
Desteklenen Grafik Biçimi: DWG, DXF
Uygulama: Lazer Kesim
Durum: Yeni
Kesme Kalınlığı: 0-25mm
CNC veya Değil: Evet
Soğutma modu: su soğutma
Kontrol Yazılımı: Cypcut
Menşe Yeri: Çin Anhui (Anakara)
Marka Adı: ACCURL
Belgelendirme: ce, iso, sgs

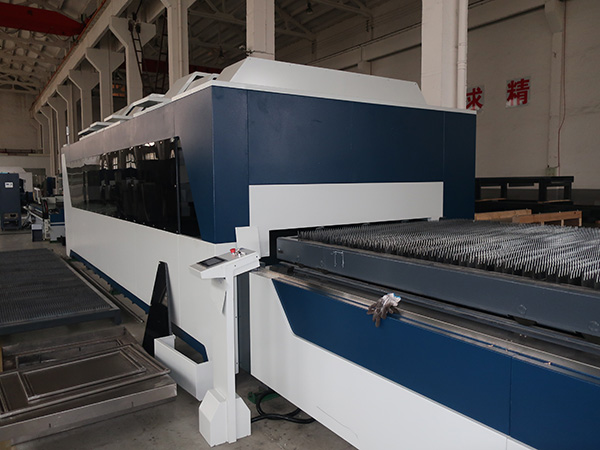

Ürün adı: fiber lazer tüp ve plaka kesici
Güç kaynağı: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
Kesme şekli: plaka ve boru
Çalışma alanı: 1500 mm x 3000 mm / 2000 mm x 4000 mm / 2000 mm x x 6000 mm
Tip: Fiber Lasr Kesme
Maksimum pozisyon hızı: 80m / dak
Boru kesme çapı: 30mm-220mm
Boru kesme uzunluğu: 6m'den az
X, Y ekseni pozisyon accucy: 0.05 mm
X, Y ekseni tekrarlanabilirlik doğruluğu: 0.025mm
Sağlanan Satış Sonrası Hizmet: Yurtdışı hizmet amaçlı kullanılabilir makine mühendisleri
Fiber lazer kesim makinesi avantajları:
1. Mükemmel yol kalitesi: Küçük lazer nokta ve yüksek iş verimliliği, yüksek kalite.
2. Yüksek kesme hızı: kesme hızı aynı güç CO2 lazer kesme makinesinden 2-3 kat daha fazladır.
3. Kararlı çalışan: üst dünya ithalat fiber lazerler, istikrarlı performans benimsemek, anahtar parçalar 100.000 saate ulaşabilir;
4. Fotoelektrik dönüşüm için yüksek verim: CO2 lazer kesme makinesiyle karşılaştırın, fiber lazer kesim makinesi üç kez fotoelektrik dönüşüm verimine sahiptir.
5. Düşük maliyetli: Enerjiden tasarruf edin ve çevreyi koruyun. Fotoelektrik dönüşüm oranı% 25-30'a kadardır. Düşük elektrik tüketimi, geleneksel CO2 lazer kesim makinesinin sadece% 20-30'u kadardır.
6. Düşük bakım: fiber hat iletimine ihtiyaç duymadan lensi yansıtır, bakım maliyetini düşürür;
7 Kolay kullanım: fiber hat iletimi, optik yol ayarlaması yok.
Teknik parametreler
Etkili çalışma alanı (mm) | 3000x1500 / 4000x2000 / 6000x2000 | ||
Maksimum boru çapı | 200mm (600mm ile özelleştirilebilir) | ||
Boru uzunluğu | 6mm | ||
Z ekseni inme | 120 mm | ||
Maksimum pozisyon hızı | 60 m / dak | ||
X, Y ekseni konum doğruluğu | 0,05 mm | ||
X, Y tekrarlanabilirlik doğruluğu | 0,025 mm | ||
Lazer kaynağı | 500w / 700w / 750W / 800w / 1000w / 1200w / 2000w | ||
Karbon çelik | ≤10mm | ||
Paslanmaz çelik | ≤ 4mm | ||
Alüminyum | ≤ 4mm | ||
Standart konfigürasyon
Fiber güç kaynağı | Raycus / IPG | ||
Elyaf kesme kafası | Raytool | ||
Makine gövdesi | Tayor'u | ||
Çapraz ışın | Tayor'u | ||
Çalışma masası | Tayor'u | ||
Dişli kutusu | doruk | ||
X, Y Rafı ve pinyon | İsveç Linden | ||
Vidalı | Tayvan Hiwin | ||
Demiryolu | Tayvan Hiwin | ||
Pnömatik sistem | Japonya SMC | ||
soğutma sistemi | Tayor'u | ||
Elektrik parçaları | Schneider | ||
Kontrol sistemi | CypCut | ||
AC servo motor ve sürücü | Yaskawa'nın | ||
CAD / CAM yazılımı | Akıllı Yuva profesyonel | ||
Kesme parametresi(Durumunda 700w lazer gücü)
Lazer gücü (W) | Malzeme | Kalınlık (mm) | Hız (m / dak) | Kesme gazı |
700W | Paslanmaz çelik | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | Karbon çelik | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
Toplam elektrik maliyeti
Öğeler | Gücü (kw) | Toplam güç (kw / h) | Toplam maliyet (usd / h) |
Lazer | 2.9 | ≦ 20.9 | USD2.0 (% 60 toplam yüke ait hesaplar) |
makine | 9.5 | ||
çiller | 4.5 | ||
Hava kompresörü | 4 |
Gaz maliyeti
Gaz türü | Fiyat (USD / silindir) | Kapasite (Min / silindir) | Maliyet (ABD / H) | düşünce |
O2 | 2.5 | 60 | 2.5 | 1mm karbon çeliği |
N2 | 4.2 | 15 | 16.5 | 1mm karbon çeliği |
Sıvı N2 | 55 | 120 | 4.5 | 1mm paslanmaz çelik |
Hava | 1.1 (hava kompresörü) | 2mm'den az karbonlu çelik ile kaliteli kesim |
Kurulum şartları
Satıcı personeli aşağıdaki gibi montajı denetler:
1) kurulum ve montaj
2) Makinenin ve çalışma masasının yerleştirilmesi
3) Kabloların ve hortumların servis giriş noktasından çalıştırılması
4) Elektrik kablolarının ve gaz hortumlarının makineye bağlanması
Eğitim şartları
Devreye alındıktan sonra, Satıcı teknisyeni Eğitime başlayacaktır.
Müşteri, eğitime tatmin edici bir şekilde tamamlanmasını sağlamak için yeterli malzeme ve sarf malzemeleri sağlamalıdır.
Eğitim aşağıdakilerden oluşacaktır:
1) makineye genel bakış
2) Kontrol özellikleri ve çalışması
3) Makine bakımı ve ayarı
4) Makinenin Denetimli çalıştırılması
Makine operatörünün eğitimi, kurulum ve devreye alma ile aynı zamandadır, bu nedenle personel her zaman hazır bulundurulmalıdır.
